Il cabinet è l’elemento che accomuna il flipper virtuale al flipper tradizionale. Per entrambi i tipi di flipper il cabinet assolve alla medesima funzione: contenere i componenti meccanici ed elettronici del flipper oltre che fare da “playfield” ossia da campo di gioco.
In questa parte della realizzazione del vostro flipper virtuale vi serviranno principalmente delle doti di falegnameria e di bricolage sempre che non vogliate acquistare un cabinet di seconda mano o un kit per cabinet.
Se cercate un cabinet di seconda mano sappiate che i prezzi si aggirano (come base di partenza) intorno ai 400/600 euro in funzione dello stato dello stesso. Esistono aziende specializzate che recuperano cabinet e che ve li consegneranno completamente ristrutturati (ovviamente facendosi pagare per il servizio) oppure la soluzione migliore è quella di guardare sui vari siti di annunci come ad esempio:
- subito.it
- ebay.it
- kijiji.it
- craiglist.org (molto più usato negli stati uniti che in Italia, ma val sempre la pena farci un giro).
Altra possibilità come detto è quella di acquistare il cabinet in KIT; esistono infatti diverse aziende che realizzano già le basi; in questo caso
è un ottimo vendor, fate sempre attenzione al costo delle spedizioni internazionali visto che parliamo di prodotti pesanti e voluminosi.
Infine, rimane l’opzione di costruire il cabinet da soli nel proprio garage. Se optate per quest’ultima scelta attenzione: vi servirà un minimo di conoscenze e capacità di falegnameria oltre che dell’attrezzatura specifica per tagliare il legno (sega circolare, sega da banco; fresatrice…)
Le dimensioni del virtual pinball
Se siete arrivati fino a qui quindi è perchè avete deciso di costruirvi il vostro flipper da soli come me.
Non esistono delle dimensioni “standard”, tutto viene guidato di fatto dallo schermo del flipper virtuale che si dovrà andare ad incassare perfettamente nel cabinet. Detto questo esistono diversi siti internet ove trovare degli spunti, delle misure e dei rapporti da poter utilizzare nella costruzione.
Il mio consiglio qui è, come detto già in altri articoli aspettare la consegna fisica dello schermo per verificare effettivamente l’ingombro e solo a quel punto partire con uno bozza del lavoro.
Nel mio caso lo schermo scelto è un LG 43″ con una cornice molto sottile ed uguale su tutti i lati che lo porta ad avere un ingombro in termini di larghezza pari a 560mm dimensionamento sul quale verranno poi proporzionati tutti gli altri ingombri.
Le parti che compongono il case non sono molte ma è sempre utile basarsi sul lavoro di altre persone per capire ed evitare potenziali errori nei quali potremmo imbatterci.
Personalmente Google offre (con la ricerca immagini) una vastità enorme di schemi, io ho tratto ispirazione da questi progetti come base adattandoli poi alle peculiarità del mio.
- Troy’s Pinball (super basic)
- Dimension Guide (abbastanza entry level con misure di massima; è l’ideale per farsi una prima idea prima ancora di comprare e tagliare i componenti)
- Flipper Markt (ottimo perchè ha le dimensioni del case classico di Williams – uno dei più grandi produttori di pinball al mondo)
- Virtual Pinbal Cabinet (ottimo, dedicato ai flipper virtuali e con un sacco di foto per ogni passaggio).
Bene, una volta che vi siete fatti una prima idea il mio consiglio è quello di disegnare su carta i veri componenti in modo di andare in un centro bricolage a colpo sicuro e ridurre al minimo lo spreco di compensato.
TIPS: vi consiglio di orientarvi sul foglio di compensato più grande che riuscite a reperire nei vari bricocenter. Solitamente i fogli di compensato più grandi sono più economici rispetto a quelli più piccoli e quasi sempre è possibile richiedere il taglio in loco, limitando quelli che poi faremo a casa.
TIP 2: vi consiglio di dividere il tavolo in sottoinsiemi per facilitarne la progettazione o anche l’acquisto; ad esempio io mi son concentrato in un primo momento nella parte bassa del cabinet (il vero e proprio campo da gioco che contiene lo schermo) lasciando la parte alta con il secondo schermo, le casse ed il monitor a matrice led per un secondo momento.
TIP 3: quando calcolate le misure dei vari componenti ricordatevi sempre dello spessore del compensato: quando taglierete il pannello frontale (dove vanno i gettoni) e quello sul retro le dimensioni dovranno esser maggiorate di una dimensione pari al doppio dello spessore del compensato.

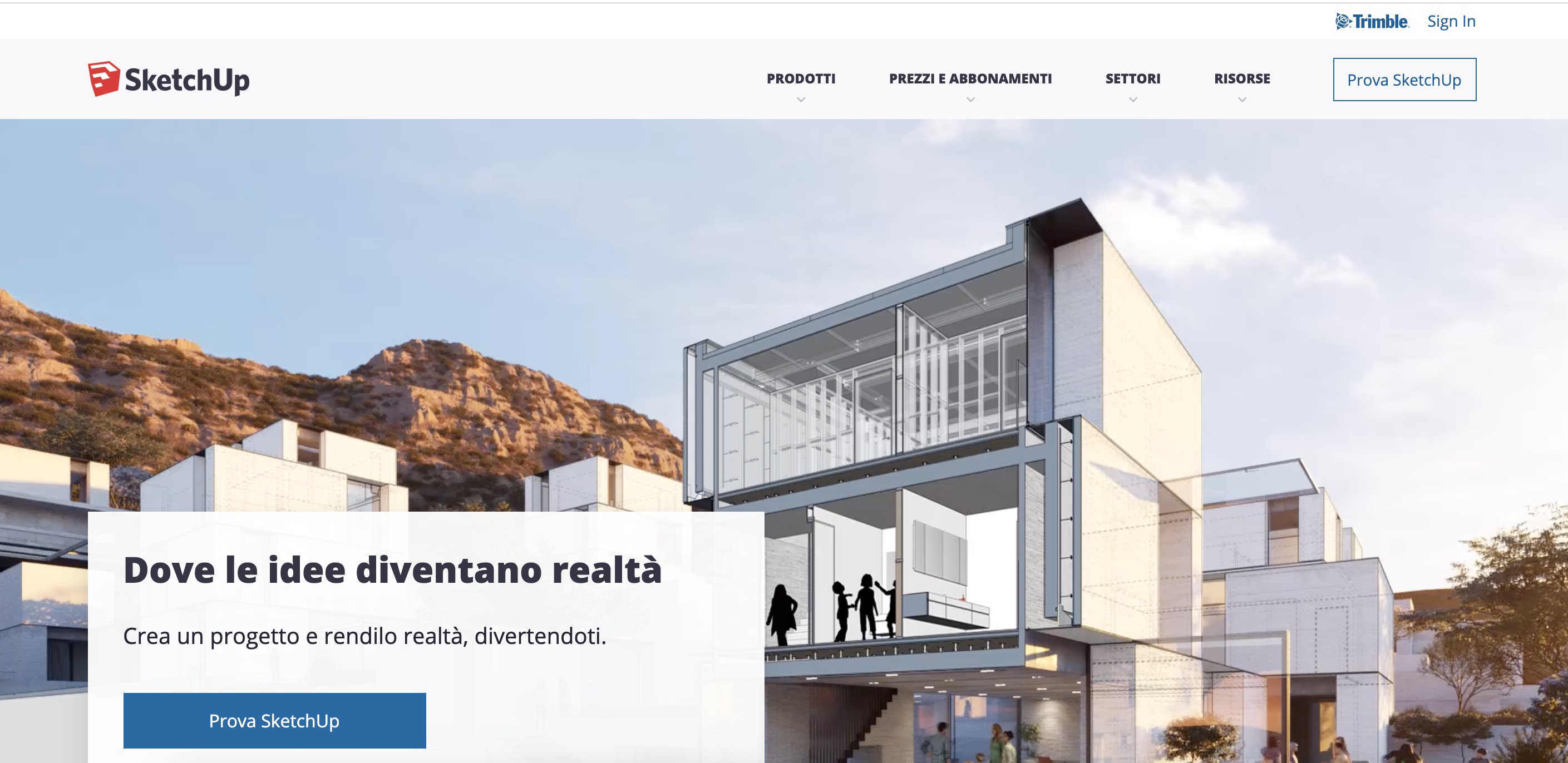

Nel mio caso, ho preferito usare SketchUp, un programma gratuito per makers che mi aiuterà nel fare uno schizzo pulito, facile da comprendere e che riduca al minimo lo scarto; se sapete già utilizzare questo programma o ne conoscete uno simile ve lo consiglio altrimenti, la vecchia carta e penna saranno più che sufficienti.
Prima Bozza dei tagli per realizzare il virtual pinball:

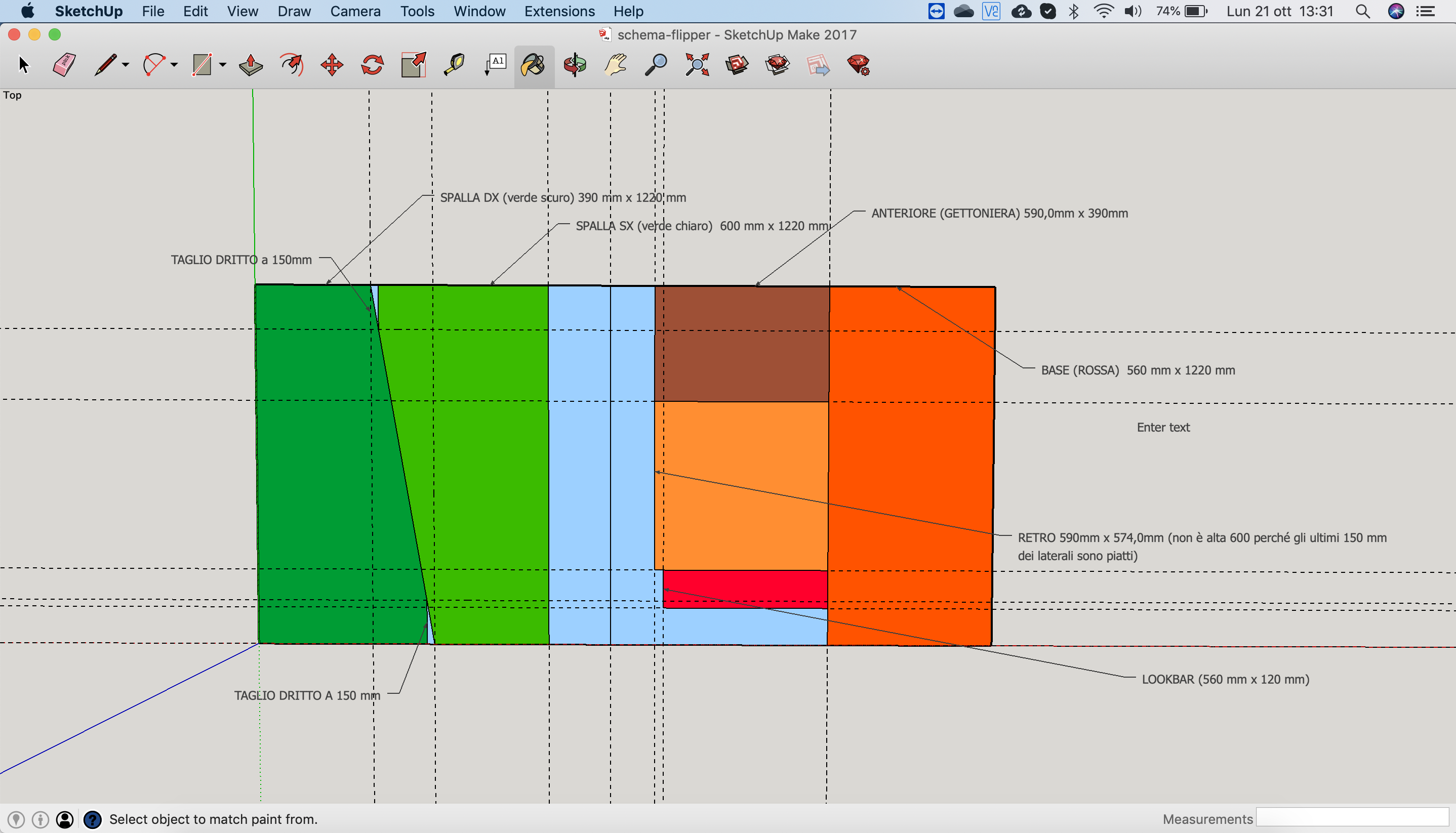

Elaborato finale realizzato con SketchUp del taglio compensato flipper virtuale:
Ecco qui il file pdf per coloro che volessero scaricarsi il mio elaborato. Qui invece il link all’elaborato in sketchup con le misure del cabinet flipper.
Elenco e dimensioni di tutti gli elementi che compongono il cabinet per virtual pinball da me realizzato:
- Fondo / Base (colore rosso): 560 mm x 1220 mm
- Anteriore/Gettoniera (colore marrone): 590,0mm x 390mm
- Retro (colore arancione): 590mm x 574,0mm (non è alta 600 perché gli ultimi 150 mm
- Supporto per lookbar (color fuksia): 560 mm x 120 mm
- Spalle (color verde chiaro e scuro: lato anteriore 390 mm; lato posteriore 600mm. La lunghezza è di 1220mm. Attenzione che entrambe le spalle sono rifinite con un taglio orizzontale a 150mm dal lato alto per poter consentire successivamente l’alloggiamento della parte alta del cabinet (dove c’è il secondo schermo e le casse).
Infine una piccola nota sul tipo di legno da scegliere. Personalmente ho optato per un compensato dello spessore di 15mm ossia un centimetro e mezzo di spessore. Lo spessore cosi accentuato è necessario per dare stabilità alla struttura e per facilitare le operazioni di unione dei vari pezzi tagliati.

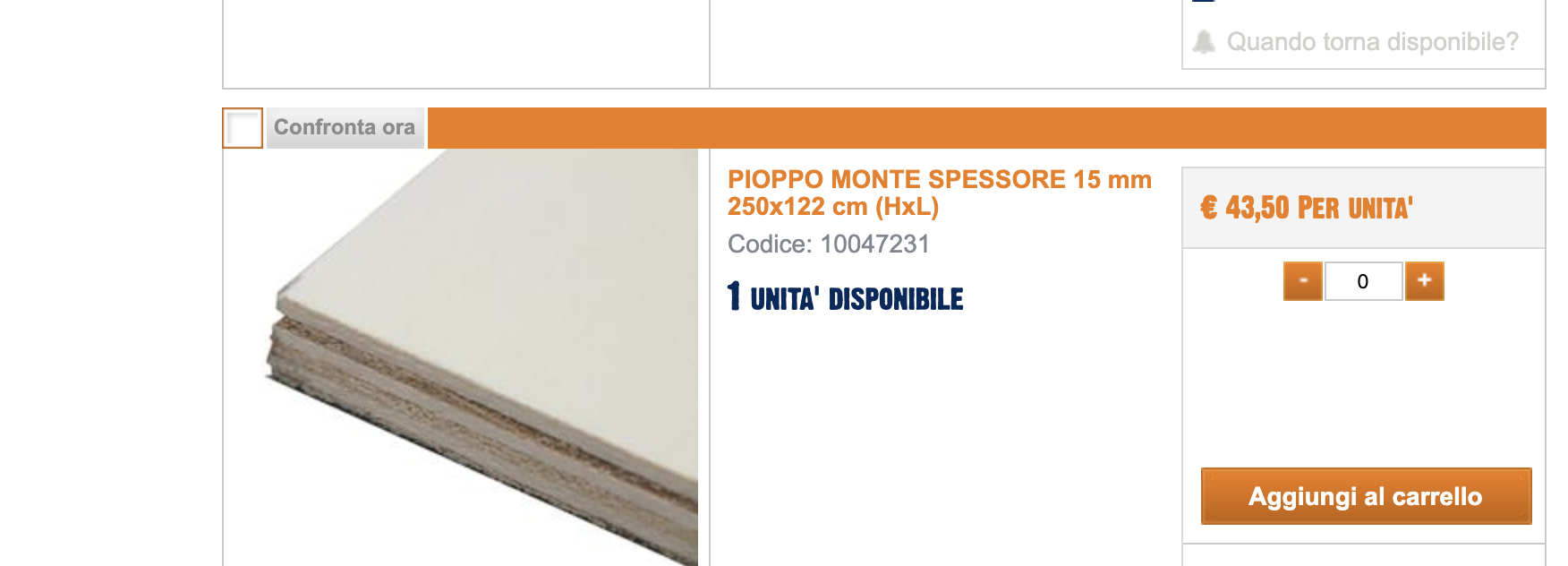

Relativamente al materiale da utilizzare per la realizzazione del cabinet io ho scelto di partire da una tavola di compensato PIOPPO MONTE SPESSORE 15 mm 250×122 cm (HxL) riducendo i costi di partenza (le tavole grosse costano solitamente meno nel mio caso meno di 50 euro – acquisto fatto da Bricoman) e facendomela tagliare in parti più piccole direttamente in negozio.
dei laterali sono piatti)
